Profil

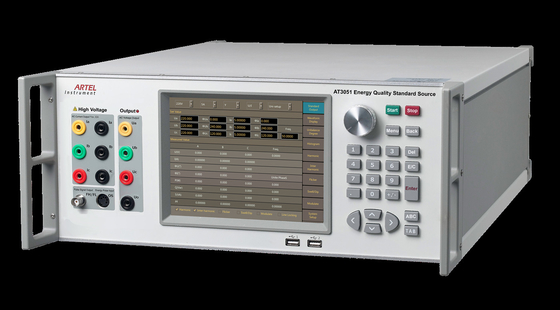

AT3051 convient au département de mesure de l'institut de recherche, société de grille d'alimentation,

chemin de fer, grande entreprise industrielle et d'exploitation et établissement national de mesure à tous les niveaux.

Fonction principale

Offrez le sinus du niveau de source standard ou des divers signaux de déformation ;

Soutenez le calibrage qualitatif et quantitatif de divers analyseurs de qualité de puissance, moniteur de tension,

flickermeter, enregistreur de qualité de puissance.

Produisez les 2èmes harmoniques de ~63rd.

Caractéristiques principales

l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser.

Adopt a avancé la technologie informatique de DSP, peut synthétiser de diverses formes d'onde irrégulières, comme

harmoniques, inter-harmoniques, clignotement, bosses, immersions, etc. ;

Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT3051 peut l'un ou l'autre d'opération autonome de soutien,

Contrôle de PC ou contrôle terminal sans fil pratique ;

Communiquez avec le multimètre par RS-232/485 et Ethernet ;

Calculez automatiquement l'erreur du mètre et du transducteur, et les données relatives peuvent être téléchargées

U-disque ;

L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;

Automatiquement détectez, diagnostiquez et alarmez pour l'échec ;

En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;

Soutenez le calibrage par l'userself.

Spécification technique

Production de tension CA

Gamme : 50V, 100V, 220V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Degré d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.01%/2min ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase ;

Exactitude : 0.05%RG ;

Production actuelle à C.A.

Gamme : 1A, 2A, 5A, 10A ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, ou 10%RG ;

Stabilité : 0.01%/2min ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase

Exactitude de mesure : 0.05%RG ;

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min ;

Puissance active et exactitude réactive de mesure de puissance : 0.05%RG ;

Production d'angle de phase

Gamme d'ajustement de production : 0°~360° ;

Résolution d'ajustement de production : 10°, 1°, 0.1°, ou 0.01°.

Résolution : 0.01° ;

Exactitude : 0.05°.

Production de facteur de puissance

Chaîne d'ajustement : -1,0000 | 0,0000 | +1,0000 ;

Résolution de mesure : 0,0001 ;

Exactitude : 0,0005 ;

Production de fréquence fondamentale

Chaîne d'ajustement : 40Hz ~70Hz ;

Résolution d'ajustement de production : 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.

Résolution minimum : 0.001Hz ;

Exactitude : 0,002 hertz.

Tension triphasée/symétrie actuelle et symétrie d'angle de phase

Tension/symétrie actuelle : ≤0.1% ;

Symétrie de phase : 0.05° ;

Arrangement harmonique

Ordre harmonique : 2ème ~63rd ;

Contenu harmonique : 0~40% ;

Angle de phase harmonique : 0°~359.99° ;

Résolution harmonique d'installation de phase : 0.01° ;

Exactitude harmonique de tension : quand Uh≥1%Un, 2% Uh ; quand Uh<1>

Exactitude actuelle harmonique : quand Uh≥1%Un, 2% Uh ; quand Uh<1>

établissement d'Inter-harmoniques

Plage de fréquence : 16Hz~9kHz ;

Exactitude de fréquence : 0,05% ;

résolution d'installation de fréquence d'Inter-harmoniques : 0.1Hz ;

contenu d'Inter-harmoniques : 0~30% ;

exactitude d'amplitude d'Inter-harmoniques : 5% ;

Valeur de clignotement de production (Pst)

Chaîne d'installation : Installez le ±30% (60% ΔV/V) de la tension ou du courant dans la marge ;

Exactitude d'indication de Pst (220V~240V ou 115V~125V) : 1% ;

Forme d'onde : onde rectangulaire, vague rectangulaire ou onde sinusoïdale ;

Rapport de devoir (quand la vague est rectangulaire) : 0,01 % | 99,99 % ;

Plage de fréquence de modulation : 0.0008Hz | 40Hz ;

Bosse/immersion

Retard d'entrée de déclencheur (retard de début) : 0~60s ;

Durée de bosse/immersion (continuez) : 1ms~60s ;

Immersions maximum d'amplitude (changements soudains à) : 0% ;

Bosses maximum d'amplitude (changements soudains à) : 140% ;

Période de rampe dans la rampe : 0.1ms ~30s ;

Retard de production de déclencheur : 0~60s ;

Mesure des erreurs d'énergie

Exactitude active d'énergie : 0.05%RD (PF≥0.5) ;

Exactitude réactive d'énergie : 0.1%RD (PF≥0.5) ;

Paramètres généraux

Alimentation d'énergie : 90~265VAC, 110VDC~370VDC

Fréquence : 50Hz~60Hz

Consommation : 50VA~1000VA

État d'environnement : 20℃~30℃, parent humidity≤85%

Environnement de stockage : -20℃~50℃

Taille : × du × 440mm de 600mm (l) (w) 176mm (h)

Poids : 28Kg
