Nom du produit: | Calibreurs électriques | D'entité: | Basse tension intelligente |
---|---|---|---|
Type: | Monophasé phase/3 | Application: | puissance active et réactive de mesure |
Alimentation: | 90~265VAC/DC | Consommation: | 50VA~1000VA |
Surligner: | instruments électriques d'essai de calibrage,équipement d'essai électrique |

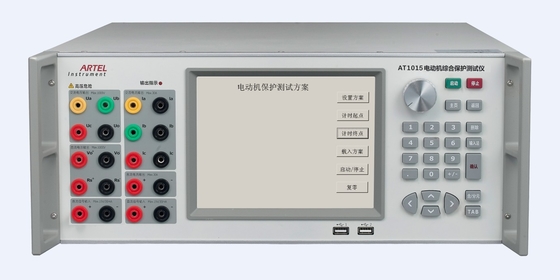

Équipement de test intelligent de compteur d'électricité de relais de protection de moteur de basse tension
Profil
AT1015 convient à la production et au calibrage de l'entreprise industriels et d'exploitation et du bas
fabricant de protecteur de moteur de tension.
Fonction principale
Soutenez les divers essais du protecteur de moteur de basse tension.
Produisez les 2èmes harmoniques de ~63rd.
Caractéristiques principales :
Déformation de forme d'onde de forte stabilité et basse ;
Calibrez les fonctions de mesure du protecteur de moteur de basse tension, y compris la tension, courant, active et
puissance réactive, facteur de puissance, fréquence, entrée et sortie analogue.
Calibrez les fonctions protectrices du protecteur de moteur, incluant sous la protection de tension, au-dessus du courant
protection, mettant à la terre de la protection actuelle de fuite, de la séparation de pinte, et de la protection de moteur
temps d'exécution ;
Équipé de RS-232, l'interface d'Ethernet, AT1015 peut soutenir le contrôle de PC ;
Communiquez avec le protecteur de moteur de basse tension par RS-232/485 ;
Adaptez aux besoins du client et développez automatiquement le système d'ajustement et de calibrage du moteur de basse tension
protecteur ;
Autoprotection, alarmant et montrant l'emplacement de défaut pour la surcharge de production, le court-circuit de tension et
À circuit ouvert actuel ;
Automatiquement détectez et diagnostiquez les défauts et l'alarme ;
En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;
Soutenez le calibrage par l'userself.
Spécification technique
Production de tension CA
Gamme : 100V, 220V, 380V, 660V ;
Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;
Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, ou 10%RG ;
Stabilité : 0.01%/2min ;
Déformation : ≤0.1% (charge Non-capacitive) ;
Charge maximum de production : 25VA chaque phase (charge résistive) ;
Exactitude : 0.1%RG ;
Production actuelle à C.A.
Gamme : 1A, 5A, 30A ;
Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;
Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, ou 10%RG ;
Stabilité : 0.02%/2min ;
Déformation : ≤0.2% (charge Non-capacitive) ;
Charge maximum de production : 30VA ;
Exactitude de mesure : 0.1%RG ;
Puissance de sortie
Stabilité de puissance de sortie : 0.02%/2min ;
Exactitude active et réactive de mesure de puissance : 0.1%RG ;
Production de phase
Gamme d'ajustement de production : 0°~360° ;
Résolution d'ajustement de production : 10°, 1°, 0.1°, 0.01° pour l'option ;
Résolution : 0.01° ;
Exactitude : 0.05°.
Production de facteur de puissance
Chaîne d'ajustement : -1 | 0 | +1 ;
Résolution de mesure : 0,001 ;
Exactitude : 0,005 ;
Production de fréquence
Chaîne d'ajustement : 40Hz ~70Hz ;
Résolution d'ajustement de production : 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.
Résolution : 0.001Hz ;
Exactitude : 0,002 hertz.
Arrangement harmonique
Ordre harmonique : 2ème ~63rd ;
Amplitude harmonique : 0~40% ;
Angle harmonique : 0°~359.99° ;
Erreur réglée d'harmonique : 2ème ~31st : ≤±0.1% ; ~63rd≤±0.2% trente-deuxième ;
Mesure des erreurs d'énergie
Limite de base d'erreur d'énergie active :
±0.05%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;
±0.1%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;
Limite de base d'erreur d'énergie réactive :
±0.1%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;
±0.2%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;
Production de tension CC
Gamme : 10V ;
Chaîne d'ajustement : (0~120) %RG ;
Résolution d'ajustement : 1%RG, 10%RG ;
Stabilité : 0.02%/2min (classe 0,1) ;
Déformation : ≤0.2% (charge Non-capacitive) ;
Charge de production : ≥10mA ;
Exactitude : 0.1%RG ;
Amplitude d'ondulation : ≤1%RG ;
Production actuelle de C.C
Gamme : 50mA ;
Chaîne d'ajustement : (0~120) %RG ;
Résolution d'ajustement : 1%RG, 10%RG ;
Stabilité : 0.02%/2min ;
Charge de production : 0.75VA ;
Exactitude : 0.1%RG ;
Amplitude d'ondulation : pas plus de 1% ;
Mesure de tension d'entrée de C.C
Gamme : ±10V ;
Chaîne de mesure : (0~150) %RG ;
Limite de base d'erreur : ± 0.1%RG
Erreur de mesure d'ondulation : le ± (5%RD + 0,1%), RD se rapportent à la valeur mesurée d'ondulation ;
Résolution : 0.01%RG ;
Mesure de courant d'entrée de C.C
Gamme : ±20mA ;
Chaîne de mesure : (0~150) %RG ;
Limite de base d'erreur : ± 0.1%RG
Erreur de mesure d'ondulation : le ± (5%RD + 0,1%), RD se rapportent à la valeur mesurée d'ondulation ;
Résolution : 0.01%RG ;
Entrée-sortie de DI/DO
2 DI input, 2 produisent ;
Paramètres généraux
Alimentation d'énergie : 90~265VAC/DC
Fréquence : 50Hz~60Hz
Consommation : 50VA~1000VA
État d'environnement : 20℃~30℃, parent humidity≤85%
Environnement de stockage : -20℃~50℃
Taille : × du × 440mm de 600mm (l) (w) 176mm (h)
Poids : 28Kg
