Société/chemin de fer de grille d'alimentation de l'équipement de test 100A de source de courant alternatif

Société/chemin de fer de grille d'alimentation de l'équipement de test 100A de source de courant alternatif

Profil :

AT3021 convient aux départements de mesure de l'institut de recherche, société de grille d'alimentation et

chemin de fer, établissement national de mesure à tous les niveaux, et l'essai, la production et l'inspection du mètre

fabricant.

Fonction principale :

Utilisé pour différents essais de mètre analogue et numérique de tension CA Et de mètre actuel, choisissez/triphasé

le compteur d'électricité actif et réactif, mètre d'angle de phase, choisissent/mètres triphasés de facteur de puissance, fréquence

le mètre, et le synchrone-mètre, choisissent/compteurs d'électricité actifs et réactifs triphasés ;

Produisez les 2èmes harmoniques de ~63rd ;

Caractéristiques principales :

La conception modulaire, la capacité anti-parasitage forte, AT3021 peut être employée pour l'essai d'interférence de la charge statique

l'électricité, EMC et ainsi de suite.

Déformation de forme d'onde de forte stabilité et basse ;

8" écran tactile de couleur, connectent amical, facile à utiliser.

Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT3021 peut l'un ou l'autre d'opération autonome de soutien,

Contrôle de PC ou contrôle terminal sans fil pratique.

Communiquez avec le multimètre par RS485 ;

Adaptez le système aux besoins du client d'Automatique-calibrage et d'inspection des mètres ;

L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;

En mettant à jour à distance en ligne, réalisez facilement l'actualisation de logiciel ;

Soutenez le calibrage par l'userself.

Dactylographiez

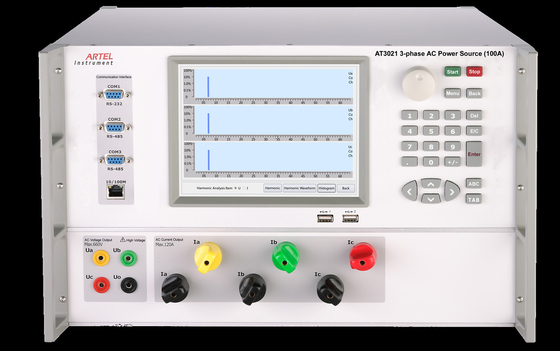

Source triphasée de courant alternatif d'AT3021C (100A), classe 0,05

Source triphasée de courant alternatif d'AT3021B (100A), classe 0,1

Spécification technique

Production de tension CA

Gamme : 100V, 220V, 380V ;

Chaîne d'ajustement : (0~120) %RG ; RG se rapporte à la gamme, pareillement ci-après ;

Ajustez la résolution : 0.01%RG, 0.1%RG, 1%RG, ou 10% RG ;

Stabilité : 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1)

Déformation : ≤0.1% (charge non capacitive) ;

Charge de production maximum : 25V /phase (charge de résistance) ;

Exactitude de mesure : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)

Production actuelle à C.A. :

Gamme : 0.05A, 0.2A, 1A, 5A, 20A, 100A ;

Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Ajustement de la résolution : 0.01%RG, 0.1%RG, 1%RG, ou 10% RG ;

Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Déformation : ≤0.2% (charge non capacitive) ;

Charge de production maximum : 120VA (gamme 120A)

Exactitude de mesure : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Exactitude active/réactive de mesure de puissance : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)

Production de phase

Production ajustant la gamme : 0°~360° ;

Production ajustant la résolution : 10°, 1°, 0.1°, ou 0.01° ;

Résolution : 0.01° ;

Exactitude de mesure : 0.05°.

Facteur de puissance produit :

Ajustement de la gamme : -1 | 0 | +1 ;

Résolution de mesure : 0,0001 ;

Exactitude de mesure : 0,0005

Production de fréquence

Ajustement de la gamme : 40Hz ~70Hz ;

Production ajustant la résolution : 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz ;

Résolution : 0.001Hz ;

Exactitude : 0,001 hertz.

Arrangement harmonique

Ordre harmonique : 2ème ~63rd

Amplitude harmonique : 0~40%

Angle harmonique : 0°~359.99°

Erreur réglée d'harmonique : 2nd~31st : ≤±0.1%, 32nd~63rd : ≤±0.2% ;

Mesure des erreurs d'énergie :

Limite de base d'erreur d'énergie active :

±0.05%RD (tension 15V~660V, 0.02A~120A actuel, PF≥0.5) ;

±0.1%RD (tension 15V~660V, 0.01A~0.02A actuel, PF=1) ;

Limite de base d'erreur d'énergie réactive :

±0.1%RD (tension 15V~660V, 0.02A~120A actuel, PF≥0.5) ;

±0.2%RD (tension 15V~660V, 0.01A~0.02A actuel, PF=1) ;

D'autres paramètres :

Alimentation d'énergie : 90-265VAC/DC

Fréquence de puissance : 50Hz~60Hz

Puissance : 50VA~1000VA

État d'environnement : 20℃~30℃, humidité : RH≤85%

Environnement de stockage : -20℃~50℃

Taille : 600mm (L)× 440mm (W)× 176mm (H)

Poids : 35kg
