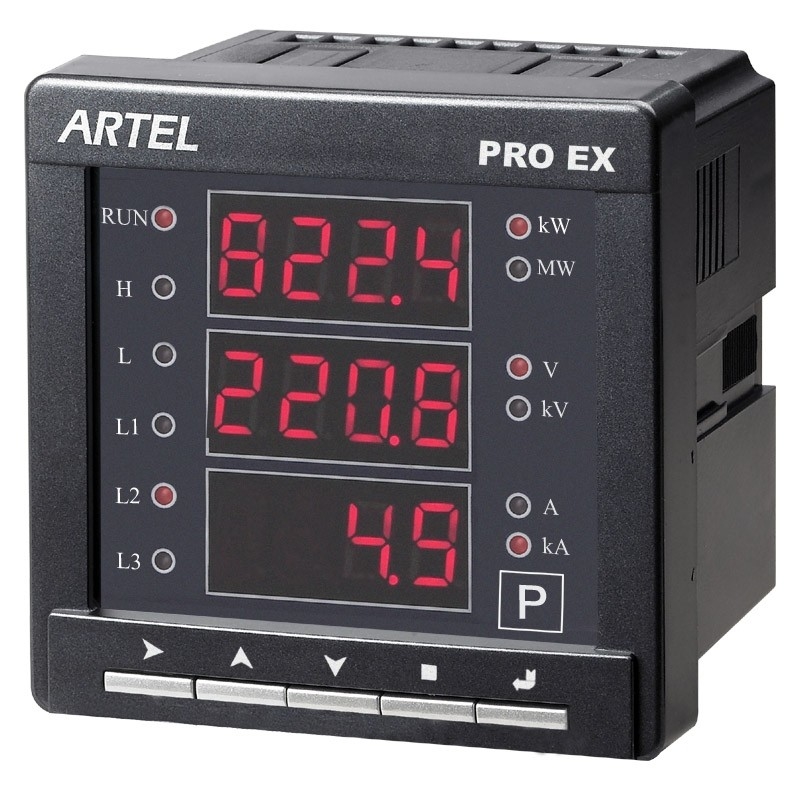

Disque intelligent d'alarme de sortie analogique de mètres de panneau de RS485 Digital

1. Données techniques

Connexion : 3P3W, 3P4W

Tension d'entrée : 57.7~600VAC

Portée de pinte : 0.1~6500

Fréquence : 50/60Hz

Chaîne d'affichage : 0~9999kV

2. Profil

Le PRO mètre de panneau numérique EX est un instrument intelligent qui a intégré avec la conception modulaire de l'affichage numérique, la sortie analogique, RS485, au-dessus de disque d'alarme de limite et de production de relais. L'instrument répond à la norme de GB/T13978-2008, de GB/T 13850-1998, à la norme GB/T 17626.5-2008, IEC1010 et EN61010.

3. Diagramme de câblage

PRO U53 EX 3P4W

Note : Quand c'est 3P3W, la ligne N ne peut pas être reliée et le terminal 7# (n) est court-circuité avec le terminal

9# (L2)

4. D'autres paramètres :

La température d'opération : -10℃~55℃

Humidité d'opération : ≤ 95% (sans condensation)

Température de stockage : -40℃~85℃ ;

Humidité de stockage : ≤ 95%

Taille dimensionnelle : EX53 : 96*96*76mm

Installation : Support de panneau.

Taille de l'installation EX53 : 91*91mm
