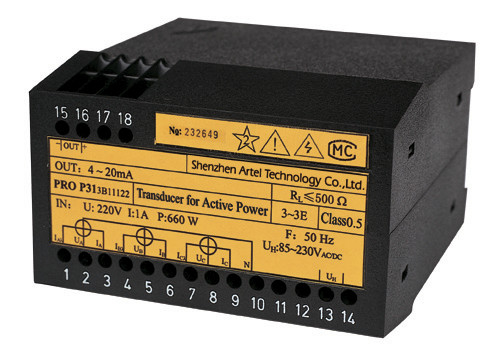

Transducteur électrique 220V 500Ω PRO P/Q31 puissance active/réactive

Transducteur électrique 220V 500Ω PRO P/Q31 puissance active/réactive

1. Description de produit

Pro transducteurs de série pour les quantités électriques, dispositifs fondamentaux pour l'automatisation des processus. Tous nos instruments accomplissent des conditions et des règlements de la plus haute importance au sujet de compatibilité électromagnétique et d'isolement sûr (norme IEC688-1992 et norme de GB/T 13850-1998). Les dispositifs ont été développés, fabriqués et examinés selon le système de garantie de la qualité OIN 9001.

2. Spécification technique

Exactitude : Class0.2, 0,5

Approvisionnement de puissance auxiliare : 85V~265VDC/AC 24V~80VDC/AC

Stabilité : Taux annuel ≤±0.2% de changement

Capacité de surcharge d'entrée :

Capacité de surcharge continue ≤1.5X

Tension passagère Limit≤3X Limit≤30X actuel de capacité de surcharge

Sortie :

Sortie constante de tension, résistance de charge    Rext≥250Ω

Sortie actuelle constante, résistance de charge    Rext≤500Ω

Vague alternative : ≤18mV (Crête-crête)

Temps de réponse : ≤300ms

Tension frappante : ≤2.5kV

Température de fonctionnement : -10℃~+55℃

Température de stockage : -40℃~+85℃

Hygrométrie de moyen annuel : ≤90%RH

Installation : Rail DIN 35mm

Taille : 105mm×69mm×112mm

Période de garantie : 2 ans

3. données techniques

Tension d'entrée :        100V, 220V, 380V, 600V

Courant d'entrée :        0A~1A, 0A~2A, 0A~5A

Cellules de mesure : Composant simple (le costume pour le monophasé, 3P3W a équilibré, 3P4W a équilibré)

Doubles composants (pour 3P3W a déséquilibré)

Composants triples (pour 3P4W a déséquilibré)

Facteur de puissance : Active Power COSφ Active Power 0~1 (One Direction) - 1~0~1 (Bi-direction)

Sortie : 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. diagramme de câblage

PRO (monophasé) diagramme de câblage P/Q31

PRO diagramme de câblage P/Q31 (3P4W)

PRO (double sortie) diagramme de câblage P/Q31

Notes : Le besoin de la connexion 3W3P enlèvent « IB, IB, N », le besoin de connexion monophasé

enlevez « IB, IB, IC, IC, UC, N », « UB » se relient à la ligne nulle.
