La Manche 800A 50Hz du relais de protection de contrôleur/moteur de la protection M60 1
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Surligner: | relais de protection de surcharge,circuit de protection de moteur |
||
|---|---|---|---|

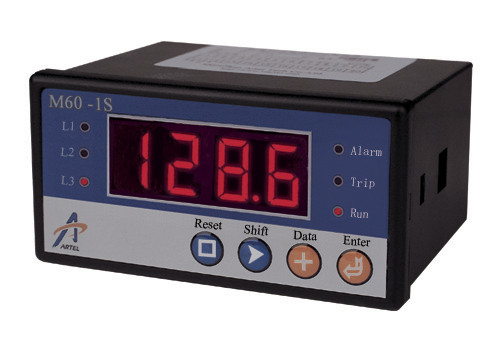

La Manche 800A 50Hz du relais de protection de contrôleur/moteur de la protection M60 1
Profil
Le contrôleur de la protection M60 est conçu pour fournir des protections et des contrôles complets du moteur asynchrone de basse tension et du moteur croissant de sécurité évalués au-dessous de 800A, 50Hz, 380VAC. M60 mesure les paramètres électriques des moteurs, actionne et commande les moteurs, et équipé de la fonction de gestion d'enregistrement historique et de communication à distance.
Dossier des produits M60 : M60-1S et M60-3S standard, M60-2M populaire et M60-2P intégré. Avec différentes infrastructure, installation, et fonctions, ces quatre types de contrôleurs de protecteur peuvent répondre à différentes exigences des clients dans le secteur de basse tension de protection.
Caractéristiques
Variété de dossier de produit pour adapter aux besoins des clients
La fonction d'enregistrement pour enregistrer des données instantanées avant et après les défauts pour l'analyse de panne purpose
La protection flexible fonctionne configuration pour assurer la production sûre et continue
Inspection automatique de logiciel et de matériel pour augmenter la stabilité et la fiabilité
Opération à distance ou locale sur des paramètres installation, à moteur de démarrage, arrêt, et remise
Détection sur le statut à moteur de démarrage automatiquement pour éviter le défaut de fonctionnement
Configuré avec le panneau de grande taille d'affichage à cristaux liquides pour l'opération sur place (facultative)
Spécification technique de M60-1S
Entrée (M60-1S)
Courant d'entrée : 5A
Signal numérique à distance entré : 1 canal (contact sec)
Production (M60-1S)
RS-485 produit : 1 canal
Sortie analogique : M60-1S, 1 canal (4-20mA ou 0-5V)
Relais produit : 2 canaux (contact sec)
Capacité de contact de relais de production de contrôle : 10A/250VAC
Capacité de contact de relais de production d'alarme : 10A/250VAC
Disque de mesure (M60-1S)
Exactitude : I, classe 0,5
Délai de fonctionnement accumulé sur le disque (maximum) : 9999days
Taille et poids : (M60-1S)
Installation : Support de panneau
Taille dimensionnelle : 96mmX48mmX76mm
Taille d'installation : 94mmX46mm
Poids : 450g
Environnement
Approvisionnement de puissance auxiliare : 85~265VAC/DC
Puissance totale : <3VA (M60-1S/3S)
La température d'opération : -20℃ | +60℃
Température de stockage : -40℃ | +85℃
Humidité d'opération : <90%RH
Humidité de stockage : <95%RH
Fonction de protection :
|
Fonction |
Statut |
Article |
Contenu |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
Des heures supplémentaires début protection |
Programmable |
Laissé temps de démarrage |
0-80s |
Oui |
Oui |
Oui |
Oui |
|
Protection méthode |
2 |
||||||
|
Protection de court-circuit |
Programmable |
Arrangement de défaut gamme |
4-12le |
Oui |
Oui |
Oui |
Oui |
|
Exécution temps de retard |
0.1-0.5s |
||||||
|
Protection méthode |
0, 2 |
||||||
|
Protection verrouillée de rotor |
Programmable |
Arrangement de défaut gamme |
200-950%le |
Oui |
Oui |
Oui |
Oui |
|
Avertissement établissement gamme |
150-255%le |
||||||
|
Exécution temps de retard |
0.1-25.5s |
||||||
|
Protection méthode |
0, 1, 2, 4 |
||||||
|
Protection d'Underload |
Programmable |
Établissement gamme |
20-95%le |
Oui |
Oui |
Oui |
Oui |
|
Exécution temps de retard |
0.1-60s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Protection de surcharge |
Programmable |
Chaîne d'arrangement |
105-150%le |
Oui |
Oui |
Oui |
Oui |
|
Exécution temps de retard |
0.1-250s |
||||||
|
Protection méthode |
0, 1, 2, 3, 4 |
||||||
|
Courant ascendant par la surcharge |
Nécessité |
Établissement gamme |
1-105%θb |
Oui |
Oui |
Oui |
Oui |
|
Protection méthode |
4 |
||||||
|
protection de temps de tE (Moteur accru de Safty) |
Programmable |
temps de tE |
1.0-15s |
Oui |
Oui |
Oui |
Oui |
|
Protection méthode |
4 |
||||||
|
Protection de déséquilibre (échec de phase) |
Programmable |
Chaîne d'arrangement |
10%-60% |
Oui |
Oui |
Oui |
Oui |
|
Exécution temps de retard |
0.1-30s |
||||||
|
Protection méthode |
0, 2, 4 |
||||||
|
Au-dessus de la puissance protection |
Programmable |
Établissement gamme |
101-120%Pe |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-200s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Sous la puissance protection |
Programmable |
Chaîne d'arrangement |
30-80%Pe |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-200s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Au-dessus de la puissance protection de facteur |
Programmable |
Chaîne d'arrangement |
0.01-1.00 |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-25.5s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Sous la puissance protection de facteur |
Programmable |
Chaîne d'arrangement |
0.01-1.00 |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-25.5s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Inversion de phase protection |
Porgrammable |
Exécution temps de retard |
0.1-25.5s |
|
|
Oui |
Oui |
|
Protection méthode |
0, 2 |
||||||
|
Sous la tension protection |
Programmable |
Chaîne d'arrangement |
45-95%Ue |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-200s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Au-dessus de la tension protection |
Programmable |
Chaîne d'arrangement |
101-120%Ue |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-200s |
||||||
|
Protection méthode |
0, 1, 2, 3 |
||||||
|
Courant de fuite protection |
Programmable |
Chaîne d'arrangement |
10-500mA |
|
|
Oui |
Oui |
|
Exécution temps de retard |
0.1-5s |
||||||
|
Protection méthode |
0, 1, 2 |
||||||
|
Surchauffe protection |
Programmable |
Exécution temps de retard |
0.5s |
|
|
|
Oui |
|
Protection méthode |
0, 2 |
||||||
|
Couplage protection |
Programmable |
Exécution temps de retard |
0.1-60s |
Oui |
Oui |
Oui |
Oui |
|
Protection méthode |
2 |
||||||
|
Connexion à protction moulu |
Programmable |
Chaîne d'arrangement |
10-100%Ie |
Oui |
Oui |
Oui |
Oui |
|
Exécution temps de retard |
0.1-5s |
||||||
|
Protection méthode |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
Fonction de commande |
||||
|
Dirigez le début |
|
|
|
|
|
Renverser le début |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
Début à tension inférieure |
|
|
|
|
|
Moteurs de reprise provoqués par fluctuation de tension |
|
|
|
|
|
Production de défaut de secours |
|
|
|
|
|
Commande locale/à distance de début, arrêt |
|
|
|
|
|
Fonction de mesure |
||||
|
Courant d'opération |
|
|
|
|
|
Rapport actuel non équilibré |
|
|
|
|
|
Tension, fréquence, puissance, facteur de puissance, courant de fuite |
|
|
|
|
|
Non des exécutions de contact |
|
|
|
|
|
Statut de contacts |
|
|
|
|
|
Fonction record |
||||
|
Le plus tard disque 10 de début et de fin |
|
|
Horloge |
Horloge |
|
Le plus tard disque de 10 alarmes |
Aucune horloge |
Aucune horloge |
Horloge |
Horloge |
|
Le plus tard disque de 10 voyages |
Aucune horloge |
Aucune horloge |
Horloge |
Horloge |
|
Le plus tard 10 record de reprise provoqués par fluctuation de tension |
|
|
Horloge |
Horloge |
|
Disques maximaux et minimaux de paramètres dans l'exécution de protection |
|
|
|
|
|
Délai de fonctionnement accumulé de moteur |
|
|
|
|
|
Fonction de communication |
||||
|
COM RS-485. Port |
|
|
|
|
|
Protocole de Modbus |
|
|
|
|
|
Protocole de Profibus |
|
|
|
|
Remarque :
M60-3S remplit la même fonction que M60-1S, sauf que M60-3S a l'élément CT, M60-1S a l'extérieur
CT avec l'entrée 5A.
Avantage compétitif :
Nous pouvons suivre le principe adapté aux besoins du client, objectifs de technologie d'Artel pour innover les produits de pointe et pour fournir les solutions complètes sans interruption, et continuons à offrir les produits qualifiés et les excellents services à ses clients globaux.
La stratégie réussie d'Artel est reflétée dans le nombre de certifications, certification de système y compris d'ISO9001 et de CE qualité, certificat d'entreprise de logiciel délivré par département national de l'information, et certificat de société de pointe délivré par gouvernement, etc.
