Mètres de panneau de Digital d'alarme de relais, compteur d'électricité multifonctionnel

1. Profil

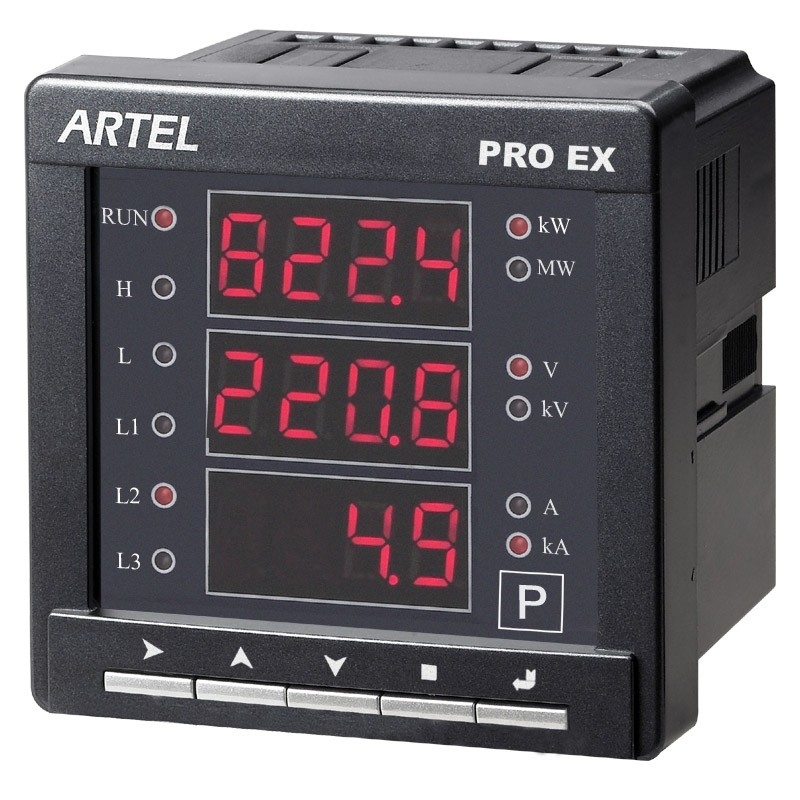

Le PRO mètre de panneau numérique EX est un instrument intelligent qui a intégré avec la conception modulaire de l'affichage numérique, la sortie analogique, RS485, au-dessus de disque d'alarme de limite et de production de relais. L'instrument répond à la norme de GB/T13978-2008, de GB/T 13850-1998, à la norme GB/T 17626.5-2008, IEC1010 et EN61010.

2. Données techniques

Connexion : 3P3W, 3P4W

Tension d'entrée : 57.7~600VAC

Courant d'entrée : 0~5A

Portée de pinte : 0.1~6500

Portée de CT : 0.1~6500

Fréquence : 50/60Hz

Chaîne d'affichage : 0~9999Mvar

3. Diagramme de câblage

Fig.6 PRO P53/Q53/S52 EX 3P4W

Note : Quand c'est 3P3W, la ligne N ne peut pas être reliée. Le terminal 7# (n) est court-circuité avec le terminal 9#

(L2) et

Le courant de phase de B (I2) peut être relié ou pas.

4. D'autres paramètres :

La température d'opération : -10℃~55℃

Humidité d'opération : ≤ 95% (sans condensation)

Température de stockage : -40℃~85℃ ;

Humidité de stockage : ≤ 95%

Taille dimensionnelle : EX53 : 96*96*76mm

Installation : Support de panneau.

Taille de l'installation EX53 : 91*91mm
