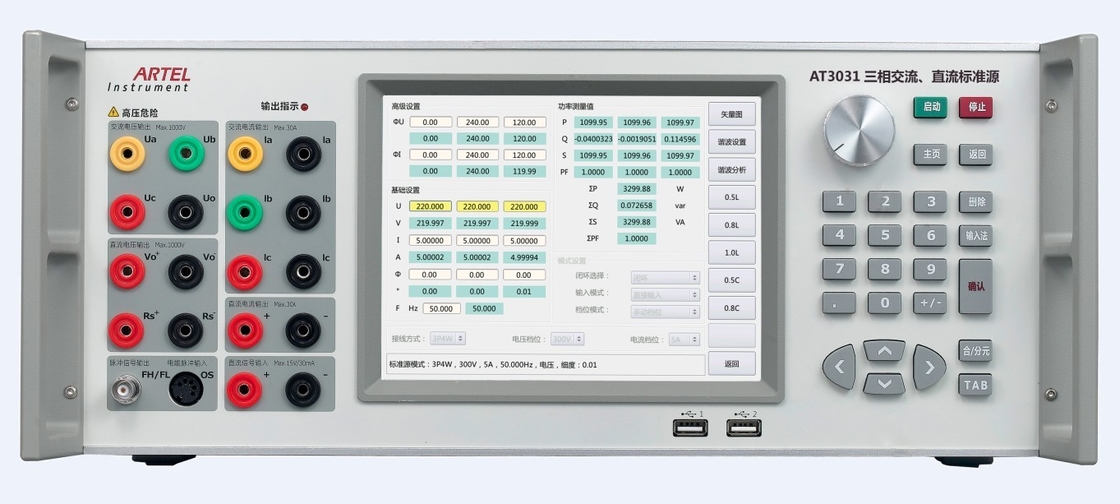

Capacité anti-parasitage forte d'appareil de contrôle de compteur d'électricité de source de C.C à C.A.

Capacité anti-parasitage forte d'appareil de contrôle de compteur d'électricité de source de C.C à C.A.

Caractéristiques principales :

1. Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT3031 peut l'un ou l'autre d'opération autonome de soutien,
2. Contrôle de PC ou contrôle terminal sans fil pratique ;
3. Communiquez avec le multimètre par RS485 ;
4. Adaptez aux besoins du client et développez automatiquement le système d'ajustement et de calibrage ;
5. L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;
6. Automatiquement détectez, diagnostiquez et alarmez pour l'échec.
7. En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;
8. Soutenez le calibrage par l'userself.
9. Déformation de forme d'onde de forte stabilité et basse ;
10. l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser ;

Fonction principale

Soutenez les divers essais comprenant indiquer le mètre, le multimètre numérique, le mètre d'énergie, etc.

Produisez les 2èmes harmoniques de ~63rd ;

Dactylographiez

C.A. triphasé d'AT3031C, source standard de C.C, classe 0,05

C.A. triphasé d'AT3031B, source standard de C.C, classe 0,1

Spécification technique

Production de tension CA

Grande production de tension à C.A.

Gamme : (Phase A) 30V, 100V, 300V, 660V, 1000V ;

(Phase B, C) 30V, 100V, 300V, 660V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ; Mettez A en phase 1000V : (0~100) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase (charge résistive) ;

Exactitude : 0.05%RG (0,05 classes), 0.1%RG (classe 0,1) ;

Petite production de tension à C.A.

Gamme : mettez A en phase : 75mV, 300mV, 750mV, 3V, 7.5V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : ≥ 25mA

Exactitude : 0.1%RG (classe 0,1) ;

Production actuelle à C.A.

Gamme : mettez A en phase : 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A ;

Phase B, C : 0.2A, 0.5A, 2A, 5A, 10A, 30A ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase (charge résistive) ;

Exactitude de mesure : 200mA et au-dessus des gammes : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1) ;

50mA et au-dessous des gammes : 0.1%RG (classe 0,1) ;

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min (classe 0,5), 0.02%/2min (classe 0,1) ;

Exactitude active et réactive de mesure de puissance : 0.05%RG (classe 0,5), 0.1%RG (classe 0,1) ;

Production d'angle de phase

Gamme d'ajustement de production : 0°~360° ;

Résolution d'ajustement de production : 10°, 1°, 0.1°, ou 0.01°.

Résolution : 0.01° ;

Exactitude : 0.05°.

Production de facteur de puissance

Chaîne d'ajustement : -1 | 0 | +1 ;

Résolution de mesure : 0,0001 ;

Exactitude : 0,0005 ;

Production de fréquence

Chaîne d'ajustement : 40Hz ~70Hz ;

Résolution d'ajustement de production : 1Hz, 0.1Hz, 0.01Hz, 0.001Hz pour l'option ;

Résolution : 0.001Hz ;

Exactitude : 0,001 hertz ;

Installation harmonique

Ordre harmonique : 2ème ~63rd ;

Amplitude harmonique : 0~40% ;

Angle harmonique : 0°~359.99° ;

Erreur harmonique d'installation : 2ème ~31st : ≤±0.1% ; ~63rd≤±0.2% trente-deuxième ;

Production de tension CC

Gamme (4 lignes) : 100mV, 300 système mv, 1V, 5V, 20V, 100V, 300V, 1000V ;

Chaîne d'ajustement : (0~120) %RG ; 1000V : (0~110) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG ;

Stabilité : 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1) ;

Amplitude d'ondulation : ≤1%RG (charge Non-capacitive) ;

Charge de production : 20V et au-dessus des gammes : ≥10mA ; 5V et au-dessous des gammes : ≥25mA ;

Exactitude : 0.05%RG (classe 0,05), 0.1%RG (classe 0,1) ;

Production actuelle de C.C

Gamme : 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A ;

Chaîne d'ajustement : (0~120) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1)

Amplitude d'ondulation : ≤1%RG ;

Charge de production : 25A : 25VA, l'autre ≥ 2V de gammes ; 300mA et au-dessous des gammes ≥25V ;

Exactitude : 10mA et au-dessus des gammes : 0.05%RG (classe 0,05), 0.1%RG (classe 0,1) ;

1mA, gamme 3mA : 0.1%RG ;

Mesure des erreurs d'énergie

Limite de base d'erreur d'énergie active :

±0.05%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;

±0.1%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Limite de base d'erreur d'énergie réactive :

±0.1%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;

±0.2%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Paramètres généraux

Alimentation d'énergie : 90~265VAC/DC

Fréquence : 50Hz~60Hz

Consommation : 50VA~1000VA

État d'environnement : 20℃~30℃, parent humidity≤85%

Environnement de stockage : -20℃~50℃

Taille : × du × 440mm de 600mm (l) (w) 176mm (h)

Poids : 28Kg
