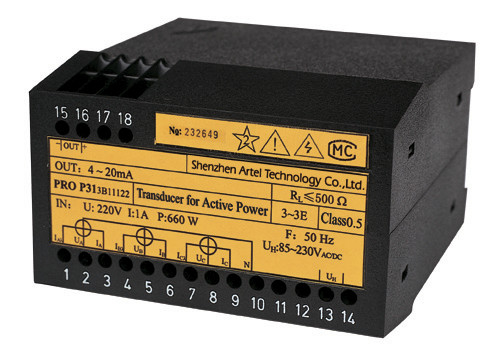

Énergie active de transducteur électrique monophasé 380V/énergie réactive

Énergie active de transducteur électrique monophasé 380V/énergie réactive

1. Description de produit

Pro transducteurs de série pour les quantités électriques, dispositifs fondamentaux pour l'automatisation des processus. Tous nos instruments accomplissent des conditions et des règlements de la plus haute importance au sujet de compatibilité électromagnétique et d'isolement sûr (norme IEC688-1992 et norme de GB/T 13850-1998). Les dispositifs ont été développés, fabriqués et examinés selon le système de garantie de la qualité OIN 9001.

2. Spécification technique

Exactitude : Class0.2, 0,5

Approvisionnement de puissance auxiliare : 85V~265VDC/AC 24V~80VDC/AC

Stabilité : Taux annuel ≤±0.2% de changement

Capacité de surcharge d'entrée :

Capacité de surcharge continue ≤1.5X

Tension passagère Limit≤3X Limit≤30X actuel de capacité de surcharge

Sortie :

Sortie constante de tension, résistance de charge    Rext≥250Ω

Sortie actuelle constante, résistance de charge    Rext≤500Ω

Vague alternative : ≤18mV (Crête-crête)

Temps de réponse : ≤300ms

Tension frappante : ≤2.5kV

Température de fonctionnement : -10℃~+55℃

Température de stockage : -40℃~+85℃

Hygrométrie de moyen annuel : ≤90%RH

Installation : Rail DIN 35mm

Taille : 105mm×69mm×112mm

Période de garantie : 2 ans

3. données techniques

Tension d'entrée : 100V, 220V, 380V, 600V

Courant d'entrée : 0A~1A, 0A~2A, 0A~5A

Mode de mesure : Monophasé, 3P3W, 3P4W

Mesure de puissance réactive :  Seulement costume pour le système non équilibré à 3 fils triphasé

Facteur de puissance : Active Power COSφ Active Power 0~1 (One Direction) -1~0~1 (Bi-direction)

Puissance réactive 0~1 (One Direction) - 1~0~ 1 (Bi-direction) de SINφ de puissance réactive

Sortie : 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. câblage

PRO diagramme de câblage PD/QD32 (3P3W)

Avantage compétitif :

Nous pouvons suivre le principe adapté aux besoins du client, la technologie d'Artel vise à innover les produits de pointe et à fournir les solutions complètes sans interruption, et continue à offrir les produits qualifiés et les excellents services à ses clients globaux.

La stratégie réussie d'Artel est reflétée dans le nombre de certifications, certification de système y compris d'ISO9001 et de CE qualité, certificat d'entreprise de logiciel délivré par département national de l'information, et certificat de société de pointe délivré par gouvernement, etc.
