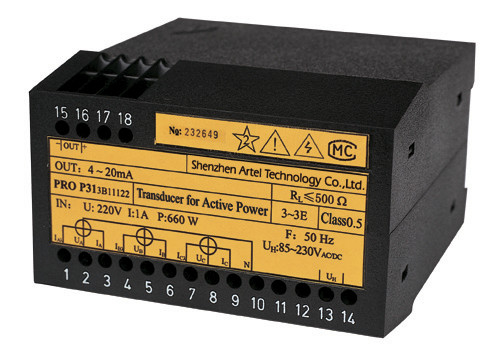

1. Description de produit

Pro transducteurs de série pour les quantités électriques, dispositifs fondamentaux pour l'automatisation des processus. Tous nos instruments accomplissent des conditions et des règlements de la plus haute importance au sujet de compatibilité électromagnétique et d'isolement sûr (norme IEC688-1992 et norme de GB/T 13850-1998). Les dispositifs ont été développés, fabriqués et examinés selon le système de garantie de la qualité OIN 9001.

2. Spécification technique

Exactitude : Class0.2, 0,5

Approvisionnement de puissance auxiliare : 85V~265VDC/AC 24V~80VDC/AC

Stabilité : Taux annuel ≤±0.2% de changement

Capacité de surcharge d'entrée :

Capacité de surcharge continue ≤1.5X

Tension passagère Limit≤3X Limit≤30X actuel de capacité de surcharge

Sortie :

Sortie constante de tension, résistance de charge    Rext≥250Ω

Sortie actuelle constante, résistance de charge    Rext≤500Ω

Vague alternative : ≤18mV (Crête-crête)

Temps de réponse : ≤300ms

Tension frappante : ≤2.5kV

Température de fonctionnement : -10℃~+55℃

Température de stockage : -40℃~+85℃

Hygrométrie de moyen annuel : ≤90%RH

Installation : Rail DIN 35mm

Taille : 105mm×69mm×112mm

Période de garantie : 2 ans

3. données techniques

Tension d'entrée : 100V, 200V

Portée de mesure : 45-20-55Hz, 48-50-52Hz, 49-50-51Hz, 55-60-65Hz, 58-60-62Hz, 59-60-61Hz,

360-400-440Hz, 384-400-416Hz, 392-400-408Hz

Sortie : 0-±1V/±5V/±10V, 0-±1mA/±10mA/±20mA, 4-20mA, 4-12-20mA

4. câblage
